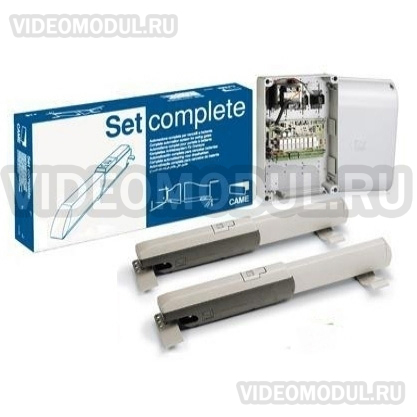

Автоматика для распашных ворот ATI 5000.
цена: (2 привода, блок управления)скачать PDF
Мощность и высокая надежность.
Эти качества линейных электромеханических приводов ворот, позволяют им оставаться работоспособным в течение длительного срока эксплуатации.
Фирма CAME предлагает полную гамму подобных приводов, не требующих периодических настроек.
Микровыключатели крайних положений позволяют точно регулировать угол открытия и
закрытия створки воррот.
(приводы 220 В)
Полностью безопасное оборудование. Блок управления приводами ворот подает низкое напряжение на электродвигатель и другие устройства. Позволяет регулировать скорость движения створок ворот в начале и конце цикла движения, а так же остановку или реверс ворот в случае обнаружения препятствия (приводы 24 В).
Пределы использования |
|
Ширина створки, м* |
Масса створки, кг |
2,00 |
1000 |
2,50 |
800 |
3,00 |
600 |
4,00 |
500 |
5,00 |
400 |
Габаритные размеры
Технические характеристики |
|||
| Модель | A5000 / А5100 |
A5006 / А5106 |
A5024 |
| Класс защиты | IP54 |
||
| Электропитание, В | ~220 (50/60 Гц) |
~220 (50/60 Гц) |
~220 / =24 |
| Электропитание двигателя, В | ~220 (50/60 Гц) |
~220 (50/60 Гц) |
=24 |
| Макс. потребляемый ток, А | 1,2 |
1,2 |
10 |
| Макс. мощность, Вт | 150 |
150 |
120 |
| Интенсивность использования, % | 50 |
50 |
интенс. исп. |
| Тяговое усилие, Н | 400 - 3000 |
||
| Макс. температура двигателя, °С | 150 |
150 |
- |
| Время открывания (до 90°), с | 19 |
28 |
регулир. |
| Диапазон рабочих температур,°С | от -20 до +70 |
||
Установочные размеры |
|||
Угол открывания |
А, мм |
В, мм |
С макс, мм |
90° |
200 |
200 |
120 |
120° |
200 |
140 |
70 |
Пример автоматизации приводами частных ворот
Пример автоматизации приводами промышленных ворот
